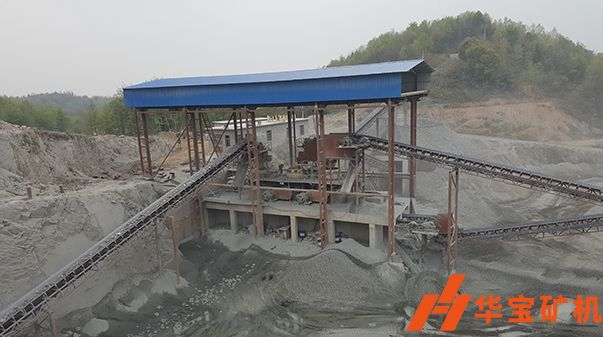

某大型機制砂生產線工藝流程

本文我們以某高速公路砂石項目為例，向大家介紹一種單段破碎（錘式破碎機）+制砂系統（普通速度立軸破+高頻高速立軸破）的生產工藝。具體設備配置與流程如下：

1、錘式破碎機生產工藝

錘破主要由底座、前箱架、后箱架、轉子、打擊板裝置、液壓翻蓋開啟裝置等零部件組成。本項目選擇的錘破參數信息如下：最大給料徑：1000mm進料口尺寸：1675mm*1695mm處理能力：300-600t/h電機功率：355KW出料粒度：20-75mm轉子直徑：1800mm轉子寬度：1800mm

2、制砂系統生產工藝

制砂系統由進料系統、破碎系統、篩分系統、選粉系統、成品倉系統組成。

     2.1進料系統

     本系統的料源主要來自原有系統中3～50mm的混合料，它們經膠帶機送至中轉料倉，通過料倉下的給料機放到膠帶機上送至破碎系統。

     2.2雙主機破碎系統

     采用普通速度立軸破+高頻高速立軸破（轉子線速度>81m/s）聯合制砂工藝，破碎以后經膠帶機送至篩分系統。雙主機破碎系統技術優勢：處理量大：100t/h-150t/h粒型好：針片狀＜5%級配穩         定：FMF=2.7±0.2節能環保：進料粒徑大，有效減少前端破碎能耗；全封閉生產，粉塵零排放適用范圍廣：砂石同出；單獨制砂

     2.3篩分系統

     振動篩分機設置2.5mm、5mm、10mm的三層篩分，其中大于10mm的物料經膠帶機送至普通速度立軸破碎機中進行破碎，5～10mm和部分2.5～5mm的物料經膠帶機送至高頻高速立軸破碎機中進         行 破碎；破碎后的骨料通過輸送和篩分系統形成閉路循環，小于2.5mm和部分2.5～5mm的骨料經成品皮帶機進入選粉系統。

     2.4雙選粉系統

     選粉系統一級選粉和二級選粉。根據生產要求，調整風機的頻率來控制砂中的石粉含量。選過粉以后的砂經過膠帶機送到加濕機進行拌濕，（拌濕是為了解決砂的分裂）。

     2.5成品倉系統

     拌濕后的物料經膠帶機送至成品倉進行堆放。

     2.6 PLC控制系統系統

     制砂系統配置專門的集裝箱式控制室，集配電柜、控制系統、操作室為一體，不需另外修建低壓配電房，節約施工時間。在電腦機房上可以實現細度模式、石粉含量、含水率等實時監控控制，并能夠?qū)?nbsp;      各個設備的運行參數做監控，如出現異常，將會提醒操作人員對該點進行檢修，真正實現工業化生產。目前，根據現場生產運行情況及生產工藝性試驗，該系統基本能夠達到設計要求，只需對部分設備       進一步調試，合理組織生產過程即可，且采用普通速度立軸破+高頻高速立軸破（轉子線速度>81m/s）聯合制砂工藝，成品砂質量穩定，級配均勻，砂的細度模數和石粉含量較易控制，
