彈簧圓錐破碎機、多缸圓錐破碎機、單缸圓錐破碎機，三種常見圓錐破碎機你了解嗎？

產品分析目前國內市場上主流的圓錐破系列產品有：彈簧式圓錐破、多缸液壓圓錐破和單缸液壓圓錐破等。

　　

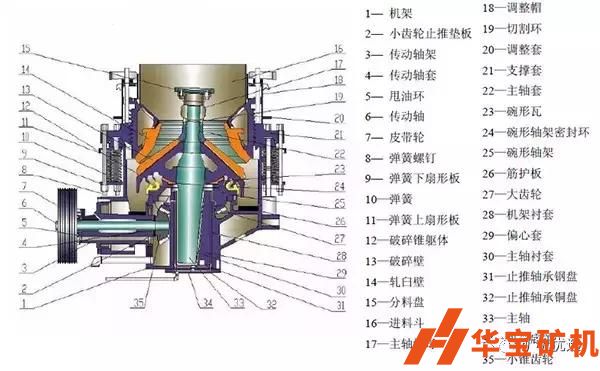

彈簧圓錐破結構圖

　　彈簧圓錐破從結構上主要分為六大總成：

1、定錐總成、

2、動錐總成、

3、傳動總成、

4、彈簧機構、

5、碗型軸架部、

6、機架總成。

7、其輔助部分，

由電氣系統、稀油潤滑系統組成 　　

　　

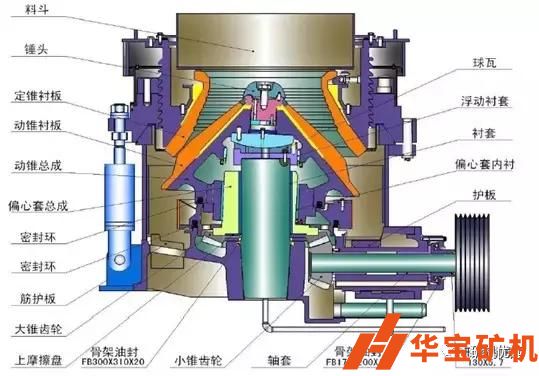

多缸液壓圓錐破結構圖

 　　多缸液壓圓錐破有以下六大部分：

（1）下機架部：機架主軸導向銷；

（2）偏心套部：偏心套平衡圈大錐齒輪；

（3）傳動部：傳動軸小錐齒輪軸套；

（4）支撐套部：支撐套鎖緊缸鎖緊螺母；

（5）調整環部：調整環，軋臼壁；

（6）動錐部：軀體破碎壁錘頭球形瓦。

其輔助部分，由電氣系統、稀油潤滑系統組成。

 　　　

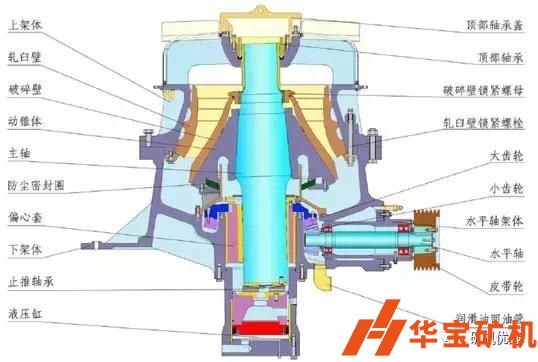

單缸液壓圓錐破結構圖

 單缸液壓圓錐破的結構主要分為六大部分：

（1）上機架總成；

（2）下機架總成；

（3）動錐總成；

（4）傳動軸總成；

（5）偏心套總成；

（6）液壓缸總成。其輔助部分，由電氣系統、稀油潤滑系統組成。

 　　多缸和單缸液壓圓錐破區別

 　　多缸液壓圓錐破的主軸不動，液壓推手或液壓馬達通過調整帽帶動調整環，使其在支撐套內旋轉，從而調節排料口大小。

 　　　　　　單缸液壓圓錐破的主軸則是轉動的，在液壓缸的作用下，主軸上抬或下墜，進而調節排料口大小。

 　　相比而言，單缸液壓圓錐破對技術和選材的要求更為先進和嚴格。

 　　優缺點對比

 　　作為當前市場上的主流圓錐破產品，彈簧、多缸、單缸三種系列各有什么優勢和劣勢呢？

 　　技術對比

 　　技術先進、加工精良、流程規范的行業領軍生產企業，它們往往注重設備研發，引進國外先進技術。設備加工環節的嚴格、細致、智能化程度、關鍵技術的掌握是小廠商不能企及的。

 　　以質檢為例，大廠商一般都有嚴格的質量控制環節，材料進廠有專業的材質化驗流程，承壓或承重較大的機體類鑄件都需經過滲透探傷（主要針對容易出現裂紋、受力較大的部位）檢驗，所有軸承、主軸等運轉部件都需經過超聲波探傷檢查。
